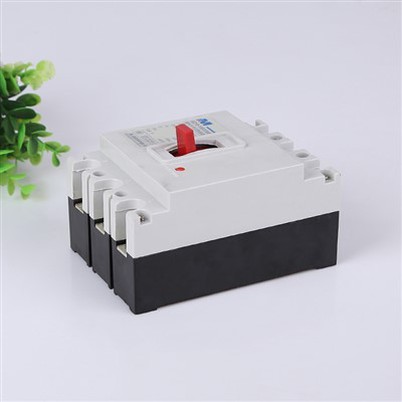

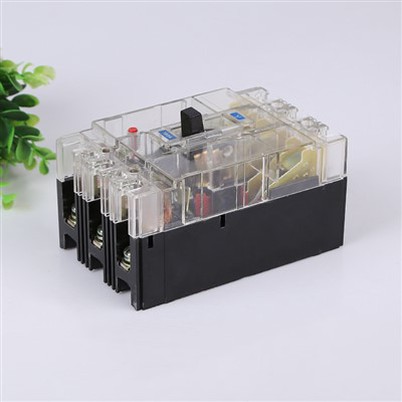

Principais parâmetros dos disjuntores em caixa moldada

(1) Tensão nominal: A tensão nominal na placa de identificação do disjuntor refere-se à tensão nominal dos contatos principais do disjuntor, que é o valor de tensão que garante a operação normal-de longo prazo dos contatos do contator.

(2) Corrente nominal: A corrente nominal na placa de identificação do contator refere-se à corrente nominal dos contatos principais do disjuntor, que é o valor da corrente que garante a operação normal-de longo prazo dos contatos do contator.

(3) Corrente de disparo: A corrente de disparo é o valor de configuração de corrente que faz com que a unidade de disparo de sobrecorrente opere. Quando o circuito estiver em curto-ou a carga estiver severamente sobrecarregada e a corrente de carga for maior que a corrente de disparo, os contatos principais do disjuntor serão desconectados.

(4) Curva de tempo-da corrente de proteção contra sobrecarga: A curva de tempo-da corrente de proteção contra sobrecarga é uma curva característica de tempo inverso. Quanto maior for a corrente de sobrecarga, menor será o tempo de operação do disparador térmico.

(5) Tensão nominal da bobina do disparador de subtensão: A tensão nominal da bobina do disparador de subtensão deve ser igual à tensão nominal da linha.

(6) Tensão nominal da bobina da unidade de disparo em derivação: A tensão nominal da bobina da unidade de disparo em derivação deve ser igual à tensão da fonte de alimentação de controle.

(7) Capacidade de interrupção de circuito-curta final classificada Icu
Existem dois indicadores para a capacidade de interrupção de um disjuntor: capacidade nominal final de interrupção de curto-circuito Icu e capacidade operacional nominal de interrupção de curto-circuito Ics.

Capacidade nominal de interrupção-de curto-circuito Icu é o parâmetro limitante da capacidade de interrupção do disjuntor. Após a interrupção de diversas falhas-de curto-circuito, a capacidade de interrupção do disjuntor diminuirá.

Capacidade nominal de interrupção de-curto-circuito operacional O Ics é um indicador de interrupção do disjuntor, o que significa que após a interrupção de diversas falhas-de curto-circuito, ele ainda pode garantir a operação normal.

Para disjuntores em caixa moldada, o Ics é considerado qualificado desde que seja superior a 25% do Icu. A maioria dos disjuntores do mercado possui Ics entre 50% e 75% de Icu.

(8) Capacidade de interrupção-limitante atual
A capacidade de interrupção-limitadora de corrente refere-se à capacidade do disjuntor de limitar a corrente de falha quando ocorre um curto-circuito. Quando ocorre um curto-circuito, os contatos do disjuntor abrem rapidamente, gerando um arco elétrico. Isto equivale a introduzir uma resistência de arco que aumenta rapidamente em série com o circuito, limitando assim o aumento da corrente de falta. Isso reduz os efeitos adversos dos efeitos eletromagnéticos, eletrodinâmicos e térmicos da corrente de curto-circuito no disjuntor e no equipamento elétrico, prolongando a vida útil do disjuntor. Quanto menor o tempo de interrupção do disjuntor, melhor será o efeito de limitação de corrente e mais próximo o Ics estará do Icu.

⑼ Características de disparo de disjuntores miniatura

As características de disparo dos disjuntores são divididas em vários tipos, como A, B, C, D e K, e seus respectivos significados são os seguintes: Características de disparo do tipo A-: a corrente de disparo é (2 ~ 3)In, o que é adequado para proteger circuitos eletrônicos semicondutores, medir circuitos com pequenos transformadores de potência ou sistemas com circuitos longos e pequenas correntes de curto-circuito; Características de disparo do tipo B-: a corrente de disparo é (3~5)In, o que é adequado para sistemas residenciais de distribuição de energia, proteção de eletrodomésticos e proteção de segurança pessoal; Características de disparo do tipo C-: a corrente de disparo é (5~10)In, o que é adequado para proteger linhas de distribuição de energia e circuitos de iluminação e circuitos de motores com alta corrente de conexão; Características de disparo do tipo D-: a corrente de disparo é (10~20)In, o que é adequado para proteger equipamentos com alta corrente de partida, como transformadores e válvulas solenóides; Características de disparo do tipo K-: possui 1,2 vezes a corrente de disparo térmico e 8 a 14 vezes a faixa de disparo magnético, o que é adequado para proteger equipamentos de circuitos de motores e possui alta resistência à corrente de inrush [3].
